REED 2B

Detailní popis produktu

Nejnovější rameno Reed 2B nabízí uživatelům tři nové možnosti ovládání:

1) možnost používat těžší přenosky, až 35 gramů. V tomto raménku jsou použita keramická ložiska s nízkým třením;

2) rameno "2B" se dodává kompletně sestavené; je třeba jej pouze namontovat a upravit nastavení, jako je VTA, VTF, azimut a anti-skating;

3) Sílu anti-skatingu lze snadno měnit nezávisle na začátku a konci desky. Tato funkce je praktická pro všechny uživatele novějších přenosek, výjimečně kvůli různým tvarům stylusů nových přenosek, které způsobují různé třecí síly mezi stylusem a drážkou záznamu.

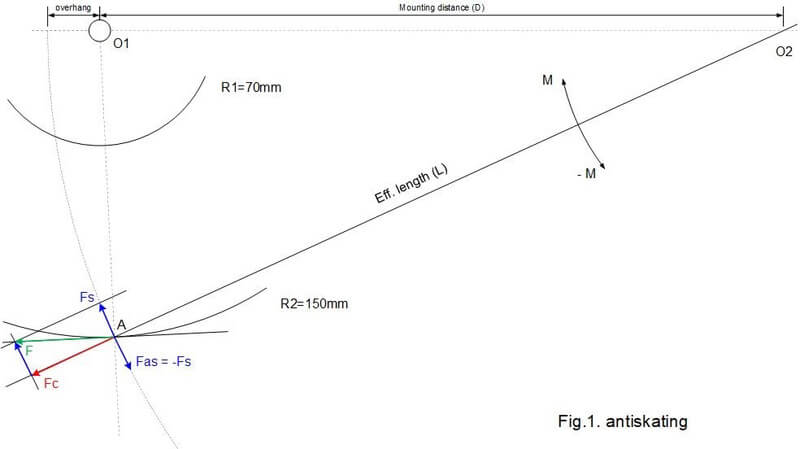

Jak již víme, když stylus jede v drážce, třecí síla působí dopřednou silou, která je tečná k drážce desky. (Obr. 1. Anti-skating)

F = μN μ - koeficient tření, N - síla stylusu (VTF).

Zatímco směr této síly F je posunut o 90° + α od přímky mezi čepem a stylusem O2-A, tato síla vytváří kolem čepů O2 pravotočivý moment M (obr. 1. Protiskluz), který má tendenci táhnout stylus směrem k vřetenu O1.

V případě, že se chceme vyhnout silové nerovnováze, zatímco stylus se opírá o vnitřní stěnu drážky, měl by být moment M v libovolné poloze na desce zcela eliminován. Tento moment lze vyjádřit následující rovnicí:

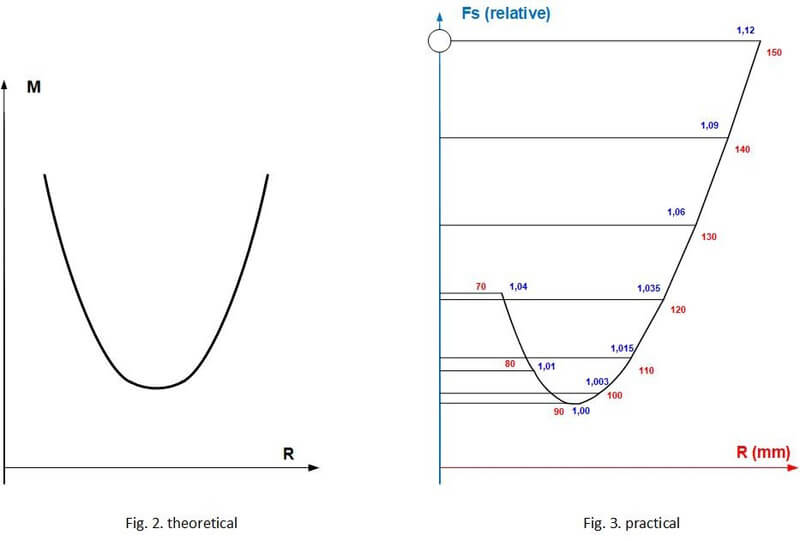

Zatímco F, L a D jsou konstantní faktory a R se mění v závislosti na poloze stylusu, moment M lze vyjádřit jako funkci R (obr. 2. Teorie). Prakticky byl proveden experiment, jehož cílem bylo určit sílu skatingu v různých bodech desky. Pro tento test byly použity tyto nástroje: plně matný a hladký testovací vinyl a raménko Reed 3P s přenoskou "Phasemation PP-2000MC", na kterou během testování působila vertikální síla 1,9 g (obr. 3. Praxe). Rozdíly v síle skatingu jsou jasně patrné na začátku, uprostřed a na konci desky.

Teoreticky je známo, že moment M lze eliminovat zajištěním stejné kompenzace v opačném směru (-M) (obr. 1.). Ve většině případů je M aplikován jako konstantní síla, proto je boční tah zcela eliminován pouze v několika polohách na desce. Závěrem lze říci, že raménko s nastavitelnou protiskluzovou silou v závislosti na poloze na desce (průměru) je velmi žádané.

Rameno "Reed 2B" má možnost kdykoli během přehrávání desky regulovat protiskluzovou sílu nastavením dvou antiskatingových regulačních prvků.

Specifikace

Povrchové úpravy

Níže uvedené obrázky slouží pouze pro ilustraci povrchové úpravy; model raménka se může lišit od výše popsaného.

Bílá lastura		Černá

Trubka ramene

Wenge		Macassar Eben
Cocobolo		Teak světlý
Teak tmavý

Přibližná efektivní hmotnost ramene Reed v gramech
