Detailní popis produktu

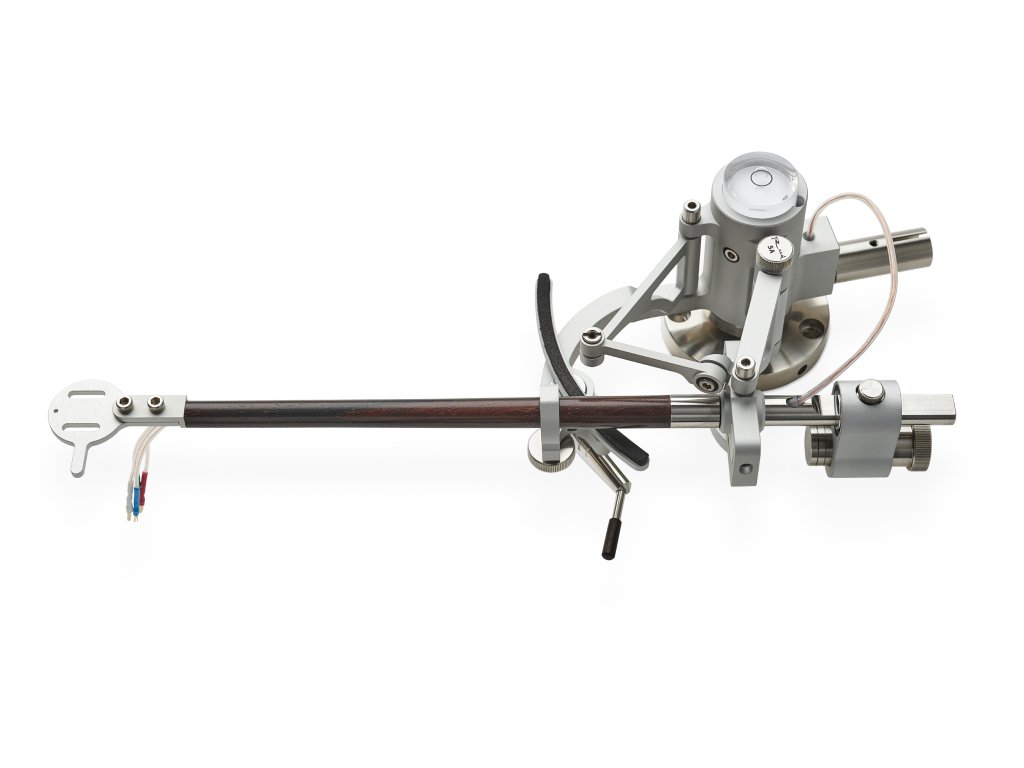

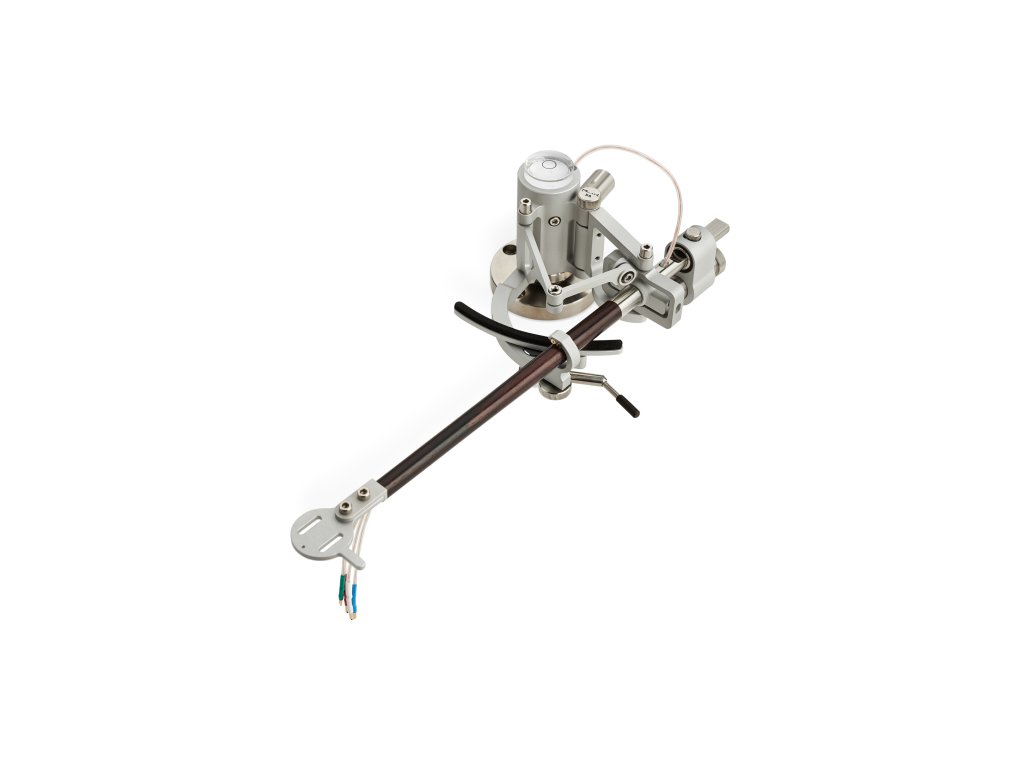

Rameno Reed 5A představené jako tangenciální rameno s úhlem 90° je založeno na geometrii Double Birch/Thales a doplňuje řadu tangenciálních ramen Reed.
Níže je uvedeno schéma geometrie Double Birch/Thales (obr. 1). Geometrie ramene je optimalizována pro minimální chybu snímání.
Princip činnosti ramene je znázorněn na https://www.youtube.com/watch?v=oIoHvCE9F0I.
Obr. 1
P1, O1, P3 - Thalésův půlkruh,
P1-A1-P3, P1-A2-P3, P1-A3-P3 svírají každý úhel 90⁰,
úsečky A1,1B1 = A2,1B2= A3,1B3 představují délku ramene,
1B - svislá osa ramene,
1P2 - střed kružnice, která prochází třemi body -1B1,1B2,1B3,- osa otáčení zadní spojovací složky.
2P2 - střed kružnice, která prochází třemi body -2B1,2B2,2B3,- osa otáčení přední části ramene.
1B1,2B1 = 1B2,2B2 = 1B3,2B3 - páka ramene.
Systém zavěšení ramene je podobný systému použitému u ramene Reed 3P.
Zadní článek ramene používá nízkohlučná keramická valivá ložiska.
Páka používá nízkohlučná keramická valivá ložiska a spočívá na safírovo-molybden-karbidovém axiálním ložisku.
Axiální ložiska ze safíru a karbidu molybdenu jsou použita také pro přední článek ramene, vertikální a horizontální osu.
Rameno má nastavení VTA a azimutu a lze jej nakonfigurovat s hlavovými mušlemi Reed nebo SME (univerzální konektor hlavice).
Aby bylo nastavení ramene přesně vodorovné, má rameno integrovanou vodováhu a nastavovač vodorovné roviny.
V porovnání s běžnými otočnými rameny nevyžaduje Reed 5A antiskating a má mnohem menší absolutní chybu snímání (maximální chyba snímání je +/- 4 minuty úhlu (MOA) (obr. 2). Pivotové rameno - cca 1,2 - 2,5 stupně (obr. 3).
V porovnání s jinými tangenciálními rameny nevyžaduje Reed 5A ke své činnosti žádná další zařízení (např. kompresory, elektronické ovladače), je kompaktní a lze jej snadno namontovat na širokou škálu gramofonů.
Obr. 2.
Obr. 3
Specifikace
| Montážní vzdálenost | 251 mm (max. průměr talíře = 330 mm) |
| Chyba snímání | +/- 4 úhlové minuty (MOA) |
| Efektivní hmotnost | 10 g -16 g v závislosti na materiálu ramene |
| Nastavení výšky | kompatibilní s talíři o výšce 26÷46 mm |
| Přesnost nastavení VTA | +/- 0,2 mm |
| Nastavení azimutu | +/- 8 stupňů |
| Rozsah přítlaku | 10÷30 mN (hmotnost přenosky 5,5 g - 19,5 g,(4,0 g - 25,0 g)) |
| Úhel posunutí, převis | 0 stupňů, 0 mm |
| Integrovaná vodováha, přesnost | +/- 2 mm/m |
Povrchové úpravy
Níže uvedené obrázky slouží pouze pro ilustraci povrchové úpravy; model ramene se může lišit od výše popsaného.
| Bílá lastura | Černá | |
 |
 |
Trubka ramene
| Wenge | Macassar Eben | |
 |
 |
|
| Cocobolo | Teak světlý | |
 |
 |
|
| Teak tmavý | ||
 |
Přibližná efektivní hmotnost ramene Reed v gramech. Efektivní hmotnost ramene lze přizpůsobit potřebám zákazníka v rozmezí 8-16 gramů.
Provedení trubky
| Wenge | 10-14 |
| Makassar eben | 10-16 |
| Cocobolo | 12-16 |
| Teak (světlý, tmavý) | 8-12 |
Doplňkové parametry
| Kategorie: | Gramofonová raménka |
|---|---|
| Záruka: | 2 roky |
| Položka byla vyprodána… | |
Buďte první, kdo napíše příspěvek k této položce.
